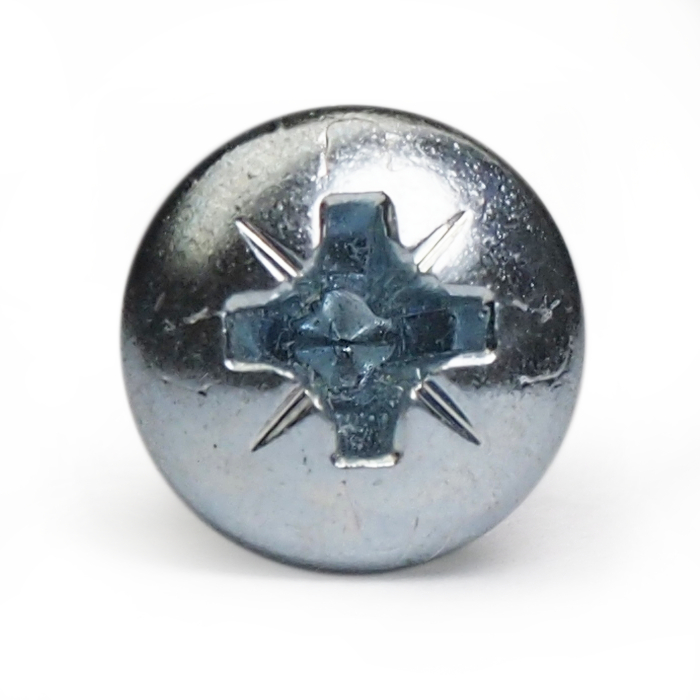

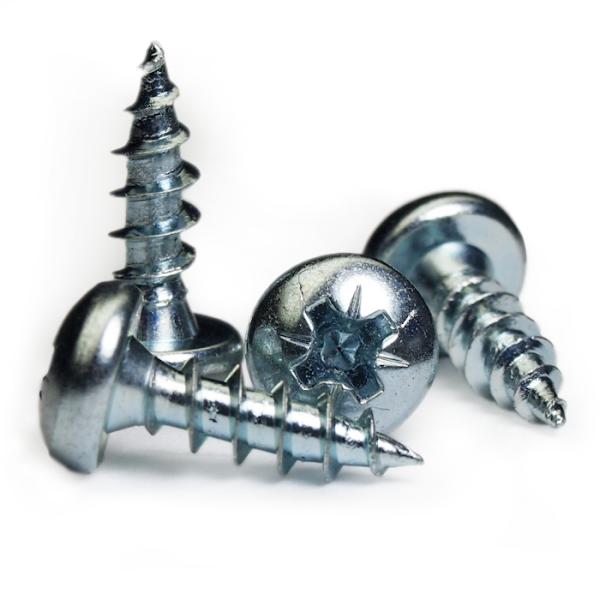

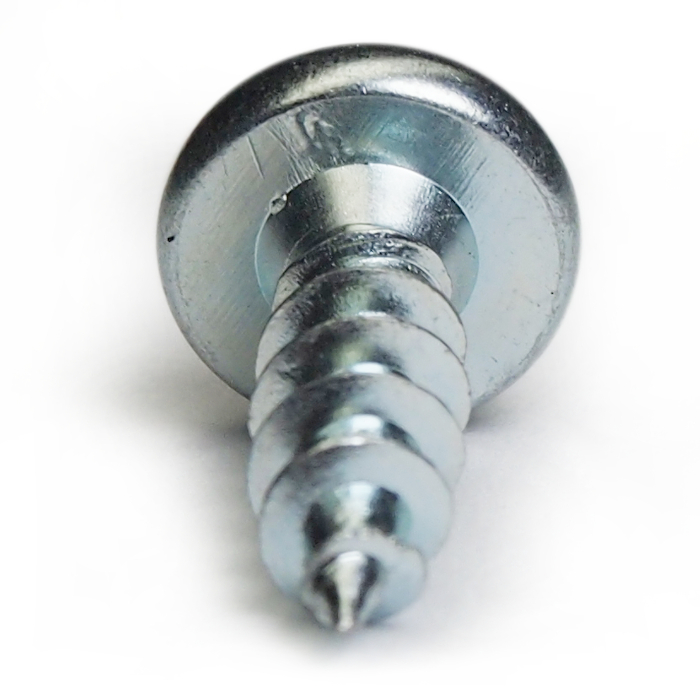

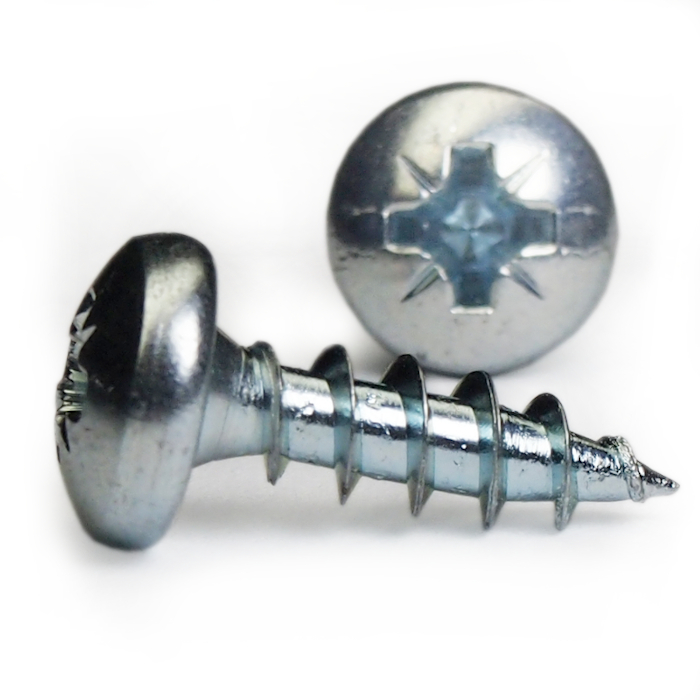

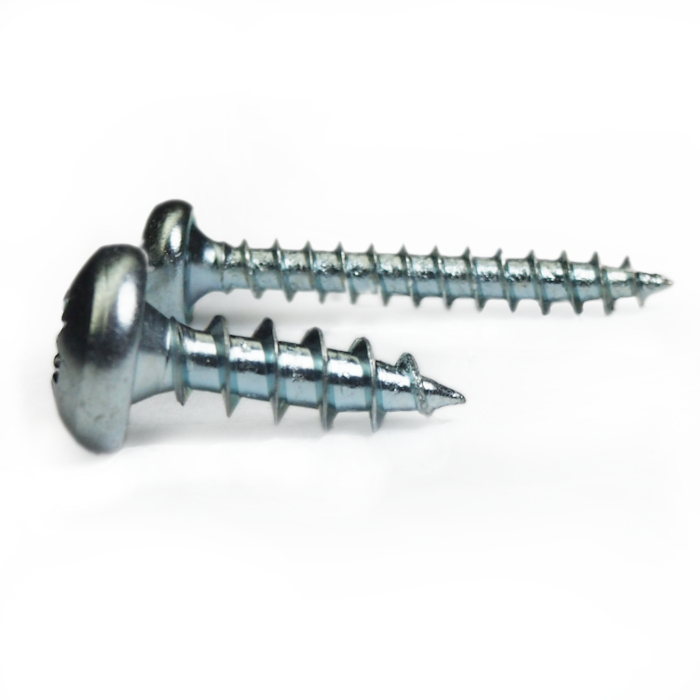

Spanplattenschrauben Rundkopf blau
Schrauben • Spanplattenschrauben • Holzschrauben • Universalschrauben • DIN 7505 • Rundkopf • Stahl galvanisch verzinkt • Vollgewinde • Pozidrive-Kreuzschlitz
- Universalschrauben
- Rundkopf
- Stahl galvanisch verzinkt
- Premium Qualität
- DIN 7505 B
- Länge ohne Kopf
Dieses Produkt ist in den folgenden Abmessungen Verfügbar:
| Durchmesser | Länge | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,0 mm | 10 | 12 | 16 | - | 18 | - | 20 | 25 | 30 | - | - | - | - | - | - | - | - | - |
| 3,5 mm | - | 12 | 16 | - | 18 | - | 20 | 25 | 30 | 35 | 40 | 45/40 | 50/40 | - | - | - | - | - |
| 4,0 mm | 10 | 12 | 16 | 17 | 18 | - | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60/50 | - | - | - | - |
| 4,5 mm | - | 12 | 16 | - | 18 | - | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | - | - | - | - |
| 5,0 mm | - | - | 16 | - | 18 | - | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70/60 | 80/60 | 90/60 | - |
| 6,0 mm | - | - | 16 | - | - | 19 | - | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70/60 | 80/60 | 90/60 | 100/60 |
Standard Abmessungen:
| Durchmesser | Min/Max | A | H | D | P | PZ |
|---|---|---|---|---|---|---|
| 3,0 | Min | 5,50 | 2,16 | 2,75 | ~1,50 | 1 |
| Max | 6,00 | 2,41 | 3,05 | |||
| 3,5 | Min | 6,60 | 2,46 | 3,35 | ~1,80 | 2 |
| Max | 7,00 | 2,71 | 3,55 | |||
| 4,0 | Min | 7,60 | 2,83 | 3,80 | ~2,00 | 2 |
| Max | 8,00 | 3,08 | 4,10 | |||
| 4,5 | Min | 8,60 | 3,03 | 4,30 | ~2,20 | 2 |
| Max | 9,00 | 3,33 | 4,60 | |||
| 5,0 | Min | 9,60 | 3,50 | 4,75 | ~2,60 | 2 |
| Max | 10,00 | 3,80 | 5,10 | |||
| 6,0 | Min | 11,00 | 4,35 | 5,75 | ~3,10 | 3 |
| Max | 11,50 | 4,65 | 6,20 |
C1022
- Kohlenstoffstahl: C1022
- Gehäusehärte: HV 470-720
- Kernhärte: HV 300-430
- Gewindeabschnitt: gemäß Auflistung (excl. 3,5x50/40 = Gewinde 40)
